9001cc金沙以诚为本耐磨陶瓷复合衬板在生料立磨磨辊轴�；ふ稚系睦殖捎τ�
2016-12-22
9001cc金沙以诚为本特瓷
内容摘要：
9001cc金沙以诚为本牌耐磨陶瓷复合衬板是为解决立磨磨辊轴�；ふ帜ニ鹧现囟派杓坪脱蟹⒌� ，完全解决了磨辊轴�；ぬ滓啄ニ鸬哪烟�。耐磨陶瓷复合衬板在锥形环样的钢件外壁上衬耐磨陶瓷 ，既施展了陶瓷的耐高温性 ，耐磨性 ，又施展了金属质料高强度、高韧性和易成型的特点 ，9001cc金沙以诚为本奇异的燕尾导轨手艺使陶瓷和金属复合在一起 ，最终抵达增添装备使用寿命的目的。
9001cc金沙以诚为本20多年来 ，以高品质的立异产品、合理的价钱和完善的售后效劳赢得了天下数千家客户的认可和赞誉 ，作为耐磨陶瓷专业的制造商 ，我们愿意一直陪同于您左右 ，做您信托的装备防磨专家。
一、前言
刷新开放30多年来 ，中国经济一直坚持高速增添 ，大宗铁路、公路等交通设施的建设 ，以及大规模的都会化历程 ，房地产行业的迅速生长 ，增进了我国水泥行业的恒久昌盛。据统计 ，自1985年以来 ，我国的水泥产量就一直名列天下前线 ，是天下上水泥行业生长速率最快的国家之一。水泥行业作为基础工业 ，在国民经济建设当中起到举足轻重的作用。
立磨是现代水泥生产线粉磨系统的焦点装备 ，具有能耗低、粉磨效率高、烘干能力强、辖档枉程简朴、产能大等优点。其中磨辊又是立磨至关主要的研磨部件 ，是其焦点部分；而磨辊轴承又是磨辊的要害零件 ，是磨辊的心脏。因此 ，磨辊轴承的�；� ，会直接影响到立磨的运转性能 ，影响磨辊轴承的使用寿命 ，甚至关系到整条水泥生产线的生产效率。
二、磨辊轴�；ぬ椎淖饔�
在立磨中 ，磨辊是被动运动的 ，当物料进入磨盘上 ，在离心力的作用下进入到磨辊下方 ，由于磨盘会随着减速机旋转 ，以是磨盘发动上面的物料旋转 ，物料与磨辊之间摩擦 ，发动磨辊旋转 ，这就是磨辊的运动方法 ，是受迫运动。磨辊是一个多不见组合的结构 ，若是没有磨辊套�；� ，它的磨损会造成机械运营本钱的增添 ，一个磨辊的整体替换要比一个磨辊套的替换要珍贵的多。可是磨辊的轴更是重中之重 ，以是磨辊轴的�；ふ忠欢ㄒ鸬胶憔帽；ぶ岬淖饔� ，虽然�；ふ衷诨凳虑橹斜⒛ニ� ，不作为破碎和研磨装备的主体 ，也不直接与物料接触 ，但离风口环较近 ，温度较高 ，物料冲洗撞击较大 ，以是磨辊轴�；ふ值淖饔煤苁侵�要。

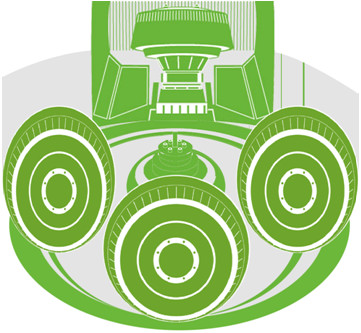

磨辊轴式样图
三、立磨磨辊轴�；ぬ紫钅康母趴�

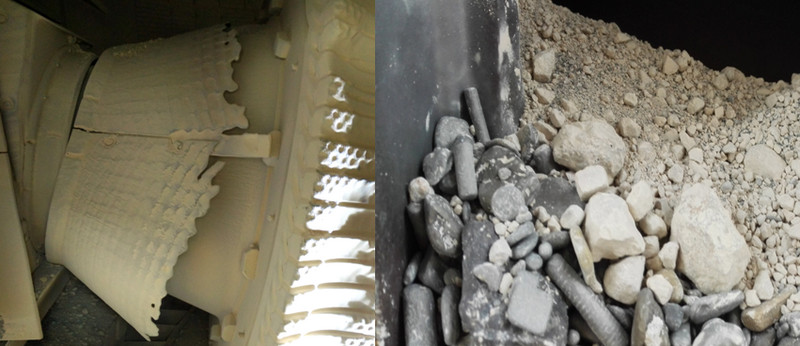

湖北某水泥有限公司使用的Loesche56.4生料磨 ，凭证我们在贵公司生产现场相识到生料磨磨辊�；ふ值南质倒た� ，磨辊轴�；ふ质芄セ鞯目帕４蟆⑽露雀摺⒎缢倏臁⒛ニ鹧现� ，出磨风量一样平常在650000-750000立方米/每小时 ，磨内透风量>300 m3／min ，磨机入口温度最高207℃。以前贵公司磨辊轴�；ふ质褂玫氖�8mm+6mm金属复合耐磨钢板 ，堆焊耐磨层 ，由于物料颗粒较大 ，尚有铁钉螺丝等金属的冲洗 ，磨辊轴�；ふ帜ニ鸷苁茄现� ，一样平常使用10个月即磨损失效。
四、耐磨陶瓷复合衬板的手艺优势

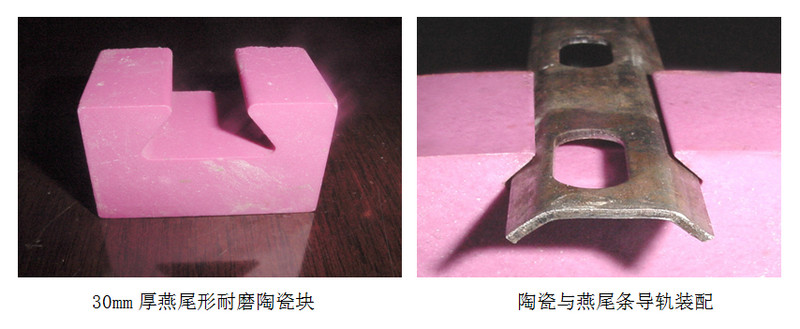

我们接纳NMC-YW燕尾型耐磨陶瓷复合衬板（30mm厚 ，底部带燕尾形槽）。陶瓷材质为氧化铝刚玉陶瓷 ，其硬度仅次于金刚石。详细施工计划为：将燕尾形焊条按一定结构焊接在10mm厚钢板上 ，再将燕尾形陶瓷穿进焊条,焊条与陶瓷及钢板间用耐高温无机粘胶填充。
针对�；ふ纸峁购透呶录肮セ餍郧康墓た� ，将接纳耐磨性和韧性都强的耐磨陶瓷 ，然后陶瓷的牢靠方法接纳先进的装置方法 ，此装置方法要求较高 ，装配要求精度高 ，以是必需知足以下两个条件：
陶瓷质量好 ，接纳干压成型的铬刚玉陶瓷 ，硬度高 ，韧性强 ，烧结时稳固形；耐磨陶瓷含量为95%的氧化铝刚玉陶瓷 ，100吨干压成型 ，洛氏硬度达HRA85 ，仅次于金刚石；耐磨陶瓷以配料中Al2O3的含量来分类 ，Al2O3含量越高响应性能越好 ，其中Al2O3含量在85％以上的氧化铝陶瓷普遍用作耐磨质料 ，含量在95％的氧化铝陶瓷（又称95瓷）作为优质耐磨质料被美国等蓬勃国家选用制作超
耐磨陶瓷衬板。
燕尾条要好 ，燕尾条的材质要求有优异的热稳固性 ，禁止易变形 ，牢靠陶瓷时要容易穿进去 ，装配精度要求高；牢靠方法接纳机床燕尾导轨手艺 ，将原先的点焊接手艺改为燕尾条牢靠手艺 ，增添牢靠面 ，燕尾条不会热变形 ，没有虚焊 ，装配精度高 ，装置完陶瓷后 ，外貌无误差。
五、耐磨陶瓷复合衬板的产品特点
1. 硬度高 ，耐磨性能优异
陶瓷接纳95%AL2O3添加多种耐磨质料的奇异配方 ，100吨干压成型 ，具有密度大、韧性高、耐磨损等特点。经中科院上海硅酸盐研究所检测 ，我公司生产的耐磨陶瓷的耐磨性相当于锰钢的266倍 ，高铬铸铁的171.5倍。
2. 抗攻击性能优异
我公司生产的耐磨陶瓷在配方中引入了与Al2O3晶格很相近的Cr2O3和TiO2 ，同时添加了从日本东芝公司引进的ZnO晶须 ，在烧结历程中与Al2O3形成固熔体 ，起到细化晶粒 ，增进烧结和提高断裂韧性的作用 ，断裂韧性抵达KIC≥4.97Mpa.m1/2。
3. 衬板外貌平滑 ，不堵料沾料
奇异的陶瓷配方使9001cc金沙以诚为本产品具有优异的外貌光洁度和润滑性能 ，吸水率低 ，确保装备运行中不粘料、堵料。
4. 装置牢靠
我公司接纳可靠的方法以确保运行中不脱落：
钢件外壁焊接燕尾型30mm厚耐磨陶瓷。陶瓷与钢铁粘贴牢靠 ，在陶瓷衬板与钢铁的粘接中 ，我们接纳入口专用金属粘合剂。该产品具有粘接力强、耐热性能好 ，耐酸碱、耐侵蚀、耐老化等特点。
5. 综合性能比照
1）高耐磨 ，与合金、铸石、涂料等内衬相比 ，可延伸使用寿命3-10倍以上
2）密度小、厚度薄 ，大大减轻管线重量
3）施工维护利便 ，使用寿命长 ，大大降低磨练维护本钱
4）接纳耐高温无机粘胶 ，粘接力强 ，耐高温性好。
6. 使用寿命
包管使用寿命在2年以上。
六、耐磨陶瓷复合衬板的材质及手艺指标

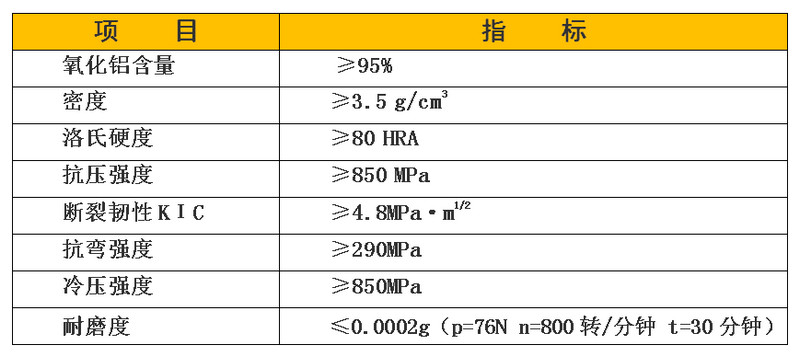

1. 陶瓷性能指标
2. 耐磨陶瓷专用无机粘合剂主要手艺指标
GWJ系列耐高温无机粘合剂是我公司专利产品。该粘合剂用于钢铁与陶瓷粘接 ，强度高和韧性好 ，可在室温下固化 ，具有优异的耐热性和耐老化性。主要用于在实力运送装备中粘贴
耐磨陶瓷片 ，其优点是施工利便、无邪。凭证十多年来运行情形批注 ，该手艺成熟可靠 ，可在-50℃~350℃运行温度下恒久运行 ，不老化、不脱落 ，可知足大部分防磨工程需要。

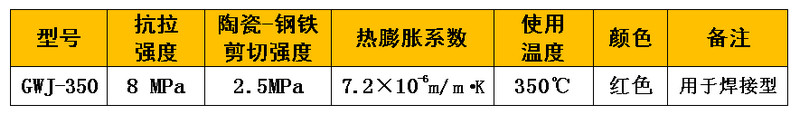

耐磨陶瓷专用无机粘合剂主要手艺指标
七、 耐磨陶瓷复合衬板普遍体贴的几个问题
(一) 怎样解决重磨损问题
9001cc金沙以诚为本的耐磨陶瓷作为耐磨的工业质料之一,接纳了荣获国家科技前进三等奖的科研效果 ，耐磨性能优异。其焦点是控制三个主要因素：质料的选择、粉料的制备和烧结；
原质料选用的是高纯度相位的阿尔法氧化铝和晶体生长抑制剂；
粉料接纳先进的粉体制备工艺 ，确保制成的造粒粉体漫衍匀称且具优异的流动性；
严酷的烧结工艺和准确的温度控制。该手艺可以有用抑制晶体的生长 ，镌汰内部孔隙的爆发 ，从而形成很是致密的烧结物。
(二) 怎样解决高温下陶瓷脱落问题
现实上 ，决议耐磨陶瓷的使用效果 ，主要是确保陶瓷不脱落。水泥厂部分装备温度较高 ，大部分防磨厂家接纳古板的环氧树脂类的有机粘胶。这类粘胶主要是有机因素 ，不耐高温 ，且易老化。知足不了恒久运行的要求 ，纵然接纳燕尾槽装卡或螺柱焊装卡 ，一旦恒久在超高温情形下运行 ，粘胶极易老化变脆破损。
我们接纳粘合剂是GWJ系列耐高温无机粘合剂。该产品是我公司与清华大学细腻陶瓷国家重点实验室团结研制的高科技产品。该种粘合剂对钢和陶瓷都具有优良的粘接性 ，工艺性和触变性；可在室温下固化；具有相当高的强度和韧性；具有较高的耐热性和耐老化性。该种要领成熟可靠 ，在-50℃~350℃运行温度下 ，衬板恒久运行不老化、不脱落。
关于高温情形下的运行工况 ，我们一样平常接纳螺钉焊接的方法 ，可是这种方法在恒久经受块状物料攻击的运行工况下 ，容易从焊接孔处开裂。为解决这个问题 ，我们设计了燕尾形耐磨陶瓷 ，将陶瓷的牢靠方法设计在陶瓷底部 ，这样大大增强了耐磨陶瓷的耐磨和抗攻击性能 ，也阻止了螺孔磨损导致陶瓷脱落的征象。
(三) 怎样解决在开机或�；讨兄枞戎枥涠蕴沾傻挠跋�
机组开机或�；� ，会遇到骤热骤冷的情形 ，陶瓷与钢铁的热膨胀系数纷歧致 ，再加上有机粘胶较脆 ，很容易造成整块陶瓷剥落。我公司针对此问题 ，特殊刷新了无机粘合剂 ，使其热膨胀系数介于钢铁和陶瓷之间（9×10-6m/ m.K） ，同时粘接剂的微纤维结构 ，可以很好地调理由于陶瓷与钢铁热膨胀纷歧致所带来的对陶瓷的挤压 ，包管陶瓷在种种卑劣的情形中恒久运行不脱落。
(四) 怎样解决陶瓷误差问题
我们接纳成熟的工艺使陶瓷间隙不大于0.5mm ，同时为阻止沿风向形成一条误差 ，笔直于风向 ，接纳错位粘贴法装贴耐磨陶瓷。这种方法在海内尚属首创 ，可以完全阻止沿风向对陶瓷误差的冲洗 ，实现无缝对接。

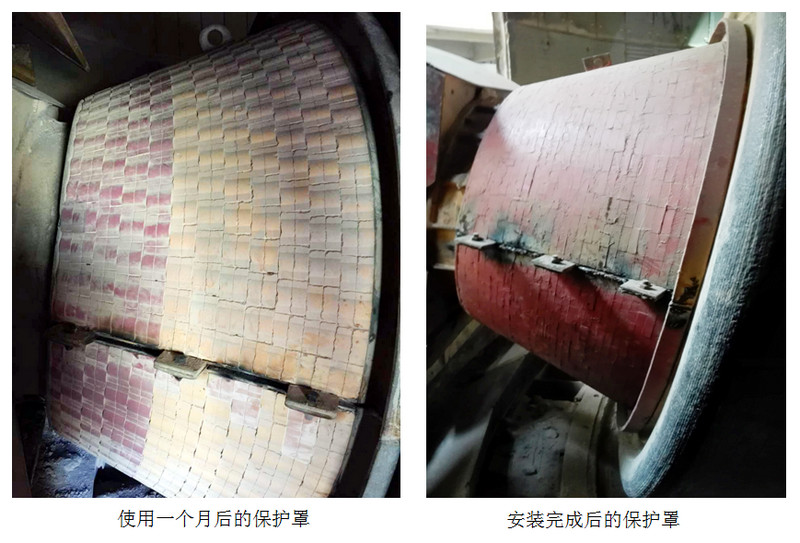

八、湖南9001cc金沙以诚为本部分耐磨陶瓷复合衬板的业绩
文/魏晓军
0731-84069187
? 15674861808
English
Espa?ol
русский
日本語
湘公网安备 43012102000459号
