钢铁厂溜槽耐磨陶瓷衬板性能剖析
2022-06-09
9001cc金沙以诚为本特瓷
内容摘要：许多钢铁厂为了提升生产效率，镌汰溜槽衬板磨练次数，对溜槽衬板举行了刷新升级，使用
溜槽耐磨陶瓷衬板，衬板寿命大大延伸，节约了大宗维修本钱，并且还阻止了挂料堵料征象。
一、配景
在钢铁厂中，铁矿石、焦煤、焦炭是必不可少的主要质料，接纳的是24小时循环事情周期，其铁矿石、焦煤、焦炭流量大，输料时间长，容易造成输出装备，尤其是溜槽磨损严重，经常在生产时代泛起被迫停车抢修征象，并且部分溜槽装置位置在十几米、几十米高的半空中，拆除及替换起来较量贫困， 要提高磨损严重的溜槽的事情寿命，一方面要靠改善工况条件来镌汰磨损，另一方面就是要提高溜槽链道外貌的硬度和抗磨损性能。
二、溜槽衬板刷新前的情形
刷新前，钢厂通常接纳锰钢衬板或废旧球磨机衬板作防磨衬板，主要质料有铸铁、不锈钢和聚乙烯分子质料。可是现实使用中，金属衬板磨损严重，替换频仍，有的甚至不到一周就要替换
溜槽衬板，严重影响劳动效率和清静文明生产。而高分子质料价钱腾贵，不耐攻击，运输、使用本钱都很是高。
三、四种耐磨质料性能比照
1. 聚乙烯分子质料：聚乙烯分子质料具有耐磨性好、摩擦系数低、滑动性能好、耐侵蚀、绝缘性能好、质地较轻、容易加工以及具有优异的减震、消音等特点。在钢铁行业主要用于运送磁铁粉、煤炭设惫亓衬板，还能防噪音，能起到环保作用，一样平常厚度为10~30mm。它的硬度和耐磨性都切合要求。可是脆性大，不抗攻击，在运输中容易破碎，在溜槽物料落点等攻击大的位置也无法使用，且价钱很高，不切合钢铁厂的效益要求。
2. 铸铁：铸铁在工程中是较量常用的一种耐磨质料，铸铁凭证含炭量分为灰口铸铁、白口铸铁以及麻口铸铁三种类型。其作为衬板使用时的硬度在HRA70-80之间，质地坚硬，可是不可举行切削加工，且焊接难度大，以铸铁为原质料的衬板很脆，不可遭受较重的攻击载荷，在钢厂溜槽中也容易磨损或者攻击破碎。
3. 不锈钢：不锈钢衬板的主质料现实是铝铬合金，其硬度为铸铁衬板的2~3倍，使用寿命为铸铁衬板的12倍，在降低粉尘和回弹率、镌汰团结板消耗方面均取得显着效果，可是其优异的耐磨性能是在强烈的攻击载荷作用下使其表层一直爆发硬化而获得的，若是不具备足够大的抗攻击负荷，工况又以静摩擦为主，其优越性就不可完全体现出来，进而其耐磨性能与一样平常中碳钢相差无儿。并且不锈钢衬板用度高，频仍替换容易造成了较大的铺张，且又与溜槽母材材质不相同，在焊接方面较量贫困。
4. 耐磨陶瓷：溜槽耐磨陶瓷衬板是现在使用效果较好、适用规模最广的溜槽衬板质料，它是以氧化铝为质料，在1700℃的高温下将其转化成八面体晶体结构的α—氧化铝，不但硬度抵达HRA88，仅次于金刚石，其密度≥3.9g/cm3，抗折强度＞350MPA ，攻击韧性≥2.2J/cm²，弹性模量＞317GPA，并且在加入氧化锆制成ZTA陶瓷之后还能够具有较强的抗攻击能力，是性能和价钱的配合选择。

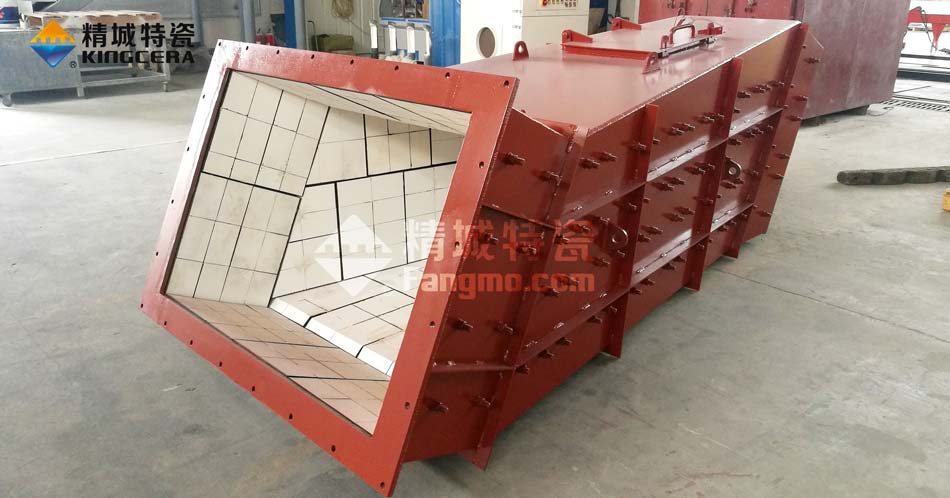

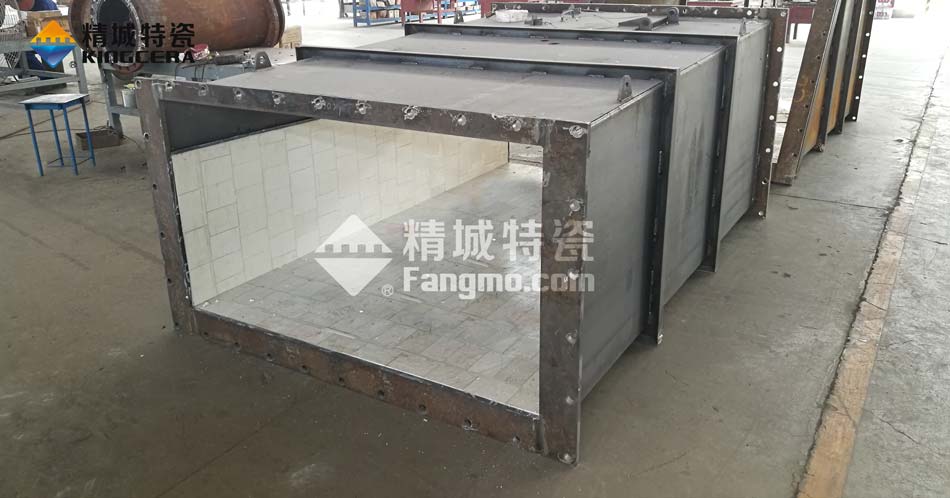

溜槽耐磨陶瓷衬板
四、钢铁厂溜槽耐磨陶瓷衬板选型和装置要领
钢厂溜槽大多使用直粘型陶瓷片，使用陶瓷粘胶直接粘贴，装置利便。在物料落点等攻击力较大的位置，则使用ZTA陶瓷或者加厚陶瓷，装置方法也可以将粘贴和焊接团结起来，再配合机械自锁力，确保陶瓷片不脱落，衬板上还可以设计一些球形凸起，进一步增强其抗攻击能力。关于有高温物料通过的衬板，还需要选择耐高温陶瓷衬板，并且选用特制无机耐高温粘胶，或者直接使用螺柱焊接牢靠方法。
五、使用效果剖析
通过耐磨质料的性能比照可知，在抗攻击性能方面不锈钢和耐磨陶瓷衬板较好，而聚乙烯分子质料硬度较低，不可遭受物料的攻击，在钢铁行业主要运送的是矿石和合金质料，且在运输历程中有一定的落差，因此不相宜在钢铁企业中使用。
在价钱方面耐磨陶瓷质料价钱是四种质料中最高的，可是其耐磨效果最好，使用寿命高达10年以上，以500m2溜槽衬板测试，不锈钢衬板三年替换一次为25万元，十年破费75万元;聚乙烯分子衬板每五年替换一次用度为45万元，十年破费90万元;而耐磨陶瓷衬板每十年替换一次用度60万元;按十年一周期来较量:耐磨陶瓷衬板比不锈钢衬板节约20%用度，而比聚乙烯分子衬板节约35%的用度。这还不包括替换时代的人工费、台班费以及停车磨练损失等其他间接用度，三种衬板质料比照下来，溜槽耐磨陶瓷衬板优势一目了然。

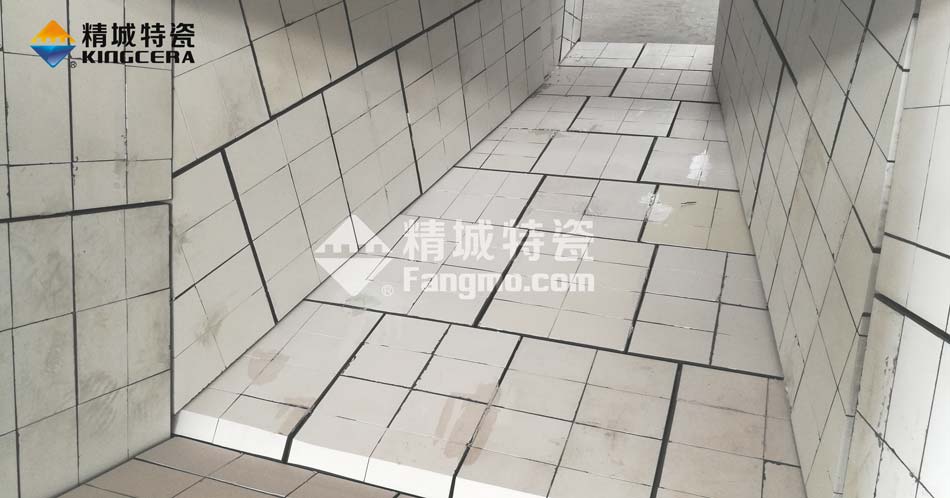

钢铁厂耐磨陶瓷溜槽衬板
文/谢勇
0731-84069187
? 15674861808
English
Espa?ol
русский
日本語
湘公网安备 43012102000459号
