9001cc金沙以诚为本

手艺支持

clear float bug

水泥立磨入磨溜槽用陶瓷衬板取代锰钢衬板有哪些利益？

2021-07-13 9001cc金沙以诚为本特瓷

立磨入磨溜槽陶瓷衬板


一、耐磨陶瓷入磨溜槽的特点

        立磨性能可靠，占地空间小，单机产能大、能耗低，维修容易，使用寿命长，在水泥行业获得普遍应用  。而入磨溜槽作为立磨的焦点部件之一，它的使用寿命和替换频坦率接影响到整个水泥生产线的生产效率  。
        水泥立磨入磨溜槽的运行特点是物料攻击大、磨损严重、事情温度高，使用锰钢衬板，磨损很是严重，使用寿命通常只有8个月，而9001cc金沙以诚为本的高温抗攻击耐磨陶瓷衬板则可以将使用寿命提升到5年以上，大大镌汰维修次数  。
水泥立磨入磨溜槽运行情形
项目 出磨风量 磨内透风量 立磨入口最高温度
参数 65—75万m³/h 300m³/min 230℃


二、入磨溜槽结构图

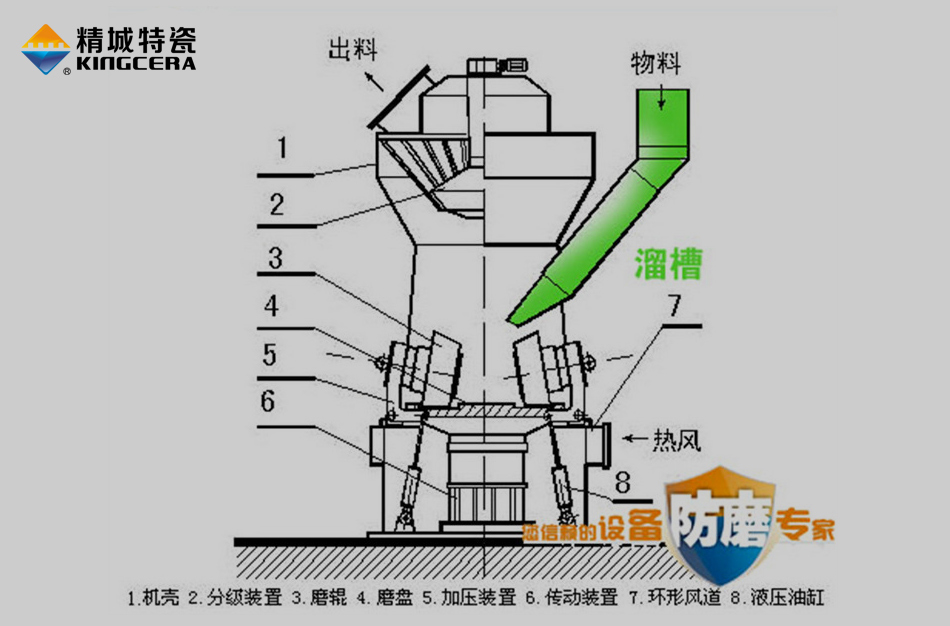

入磨溜槽结构图

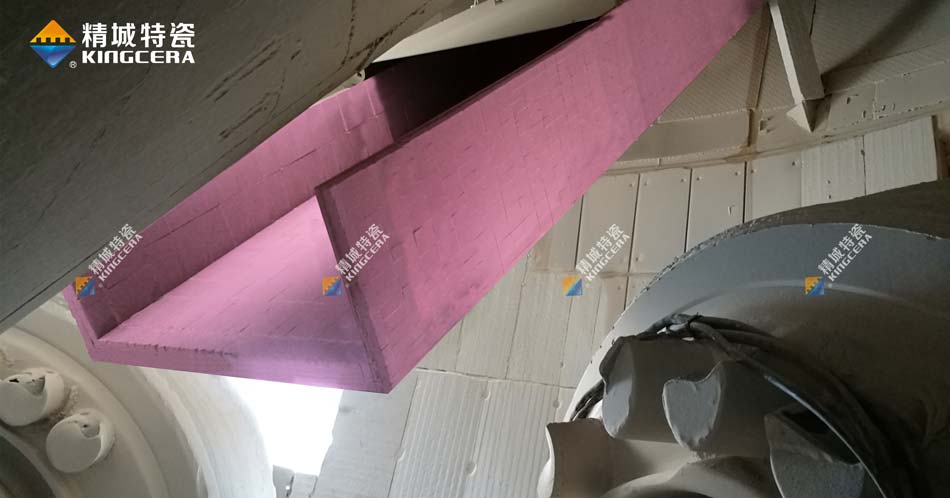

三、使用耐高温抗攻击型耐磨陶瓷衬板的优势

        高温抗攻击型耐磨陶瓷衬板是将增韧处置惩罚的超厚耐磨陶瓷用螺柱焊工艺焊接在装备内，形成结实的防磨层  。为利便装置和替换，可将陶瓷装置在钢板上，然后通过焊接或沉头螺栓将其装置在装备上  。为相识决解决高温下风力运送的难题，也可以使用燕尾条牢靠手艺，增添牢靠面，燕尾条不会热变形，没有虚焊，装配精度高，装置完陶瓷后，外貌无误差  。

1. 硬度高，耐磨性能优异

        陶瓷接纳AL2O3添加多种耐磨质料的奇异配方，100吨干压成型，具有密度大、韧性高、耐磨损等特点  。经中科院上海硅酸盐研究所检测，我公司生产的耐磨陶瓷的耐磨性相当于锰钢的266倍，高铬铸铁的171.5倍  。

2. 抗攻击性能优异

        我公司生产的耐磨陶瓷在配方中引入了与Al2O3晶格很相近的Cr2O3和TiO2，同时添加了从日本东芝公司引进的ZnO晶须，在烧结历程中与Al2O3形成固熔体，起到细化晶粒，增进烧结和提高断裂韧性的作用，断裂韧性抵达KIC≥4.97Mpa.m1/2  。

3. 衬板外貌平滑，不堵料沾料

        奇异的陶瓷配方使9001cc金沙以诚为本产品具有优异的外貌光洁度和润滑性能，吸水率低，确保装备运行中不粘料、堵料  。

4. 装置牢靠

        我公司接纳可靠的方法以确保运行中不脱落：钢件内外壁焊接燕尾型耐磨陶瓷  。陶瓷与钢铁粘贴牢靠，在陶瓷衬板与钢铁的粘接中，我们接纳入口专用金属粘合剂  。该产品具有粘接力强、耐热性能好，耐酸碱、耐侵蚀、耐老化等特点  。


四、耐高温抗攻击耐磨陶瓷衬板性能参数


耐高温抗攻击耐磨陶瓷衬板性能参数
项目 参数
主要因素 Al?O?，Cr?O?，TiO?，ZnO
氧化铝含量 ≥95%
陶瓷密度 3.5~5 g/cm³
洛氏硬度HRA ≥85
维氏硬度Hv10 ≥1000
抗弯强度 300~450 Mpa
抗压强度 1200~2500 Mpa
断裂韧性KIC ≥3.2 Mpa/m²
粘合剂耐温 ≤ 750 ℃
耐酸碱性能 PH 3~12
使用寿命 5年以上

  文/谢勇

热门新闻
【网站地图】【sitemap】
